3D-Druck in der Industrie

NX Siemens

Kontinuierliche Verbesserung des 3D-Drucks in Metall

Bisher wurden bei Toolcraft verschiedene Softwaresysteme bei einzelnen Prozessschritten eingesetzt, die zu einem teilweise langwierigen und unkontrollierbaren Daten- und Fertigungsprozess führten. Um den Metall-Laserschmelzprozess von der Konstruktion bis zur Fertigung und Nachbearbeitung zu optimieren, entschied sich das mittelständische Familienunternehmen nun für das NX Software-Paket von Siemens.



Die Kooperation

Um die Industrialisierung der additiven Fertigung noch weiter voranzutreiben, schlossen Siemens und Toolcraft einen Kooperationsvertrag. Dabei bildet Toolcraft die gesamte Prozesskette von der Konstruktion über die Fertigung und zerspantechnische „Veredelung“ bis hin zur Qualitätsprüfung und zerstörungsfreien Prüfung nach NADCAP-Standard im eigenen Hause ab. Daher entschied sich Toolcraft nicht nur im Bereich 3D-Druck in Metall für die Software, sondern führt zeitgleich auch NX und NX CAM in den Bereichen Engineering bzw. AV/NC-Programmierung ein.



Die NX-Software

NX von Siemens PLM Software ist eine integrierte Softwaresuite zur Produktentwicklung und Teilefertigung. Sie unterstützt bei der schnellen und effizienten Herstellung qualitativ hochwertiger Produkte durch integrierte CAD-, CAE- und CAM-Module. NX bietet Lösungen für die Produktentwicklung, 3D-Modellierung und Dokumentation, multidisziplinäre Berechnungen struktureller, beweglicher, thermischer, fließender und multi-physikalischer Anwendungen sowie vollständige Teilefertigungs-Lösungen für den Werkzeugbau, die spanende Bearbeitung und die Qualitätskontrolle. Dabei lässt sich die Software problemlos in die Teamcenter® Software integrieren, die weltweit am häufigsten eingesetzte digitale Lifecycle Management Software.



Von der Konstruktion über die Simulation bis zur Fertigung

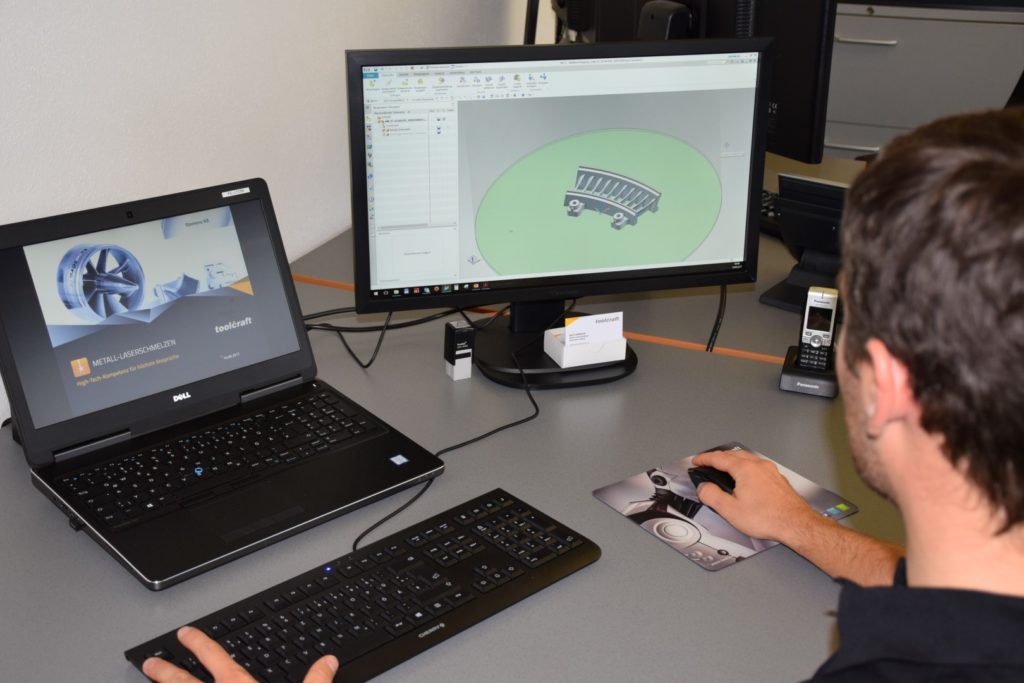

Die Siemens NX Software bietet einen durchgängigen Prozess von der Konstruktion über die Simulation bis zur Fertigung und zerspantechnischen Nachbearbeitung. Zwischen den einzelnen Prozessschritten sind Feedbackschleifen eingebaut. Dabei ist die grenzenlose Designfreiheit für innovative und komplexe Teile garantiert. Besondere Funktionen zur Topologie-Optimierung sowie der Aufbau von Gitterstrukturen sind bei der additiven Fertigung von besonderem Interesse und daher ebenfalls in NX integriert. Durch das Prüfen von Konstruktionsrichtlinien eines Bauteils gewährleistet NX bereits im Vorfeld die Machbarkeit. Dabei prüft sie Wandstärken, eventuell notwendige Stützstrukturen in bestimmten Bereichen sowie die Möglichkeit der abschließenden Beseitigung etwaiger Pulverrückstände in innenliegenden Hohlräumen. Somit kann der Produktionserfolg durch Analyse-Tools und Simulation des Bauprozesses gesichert werden. Nach Abschluss der Konstruktion können mithilfe von NX die Bauplatte eingerichtet, die Stützstrukturen generiert und Anweisungen für Metallpulverbett-Drucker programmiert werden, wie sie zum Beispiel bei Toolcraft eingesetzt werden. Nach dem Druck im Laserschmelzverfahren unterstützt NX die Endbearbeitung mithilfe von traditionellen CAM-Anweisungen für zerspantechnische Fertigungsanlagen.



Die Vorteile

Urban August, Senior Vice President and Managing Director, Deutschland:

„Unsere vielfältigen Kundenprojekte, aber auch neutrale Studien, belegen ganz klar: Additive Fertigungsverfahren und Industrie 4.0 verfügen über hohe Synergiepotenziale in der Umsetzung. Eine durchgängige Digitalisierung der Produktentstehung beschleunigt den Einsatz additiver Fertigungsverfahren erheblich, da der 3D-Druck direkt aus vollständig beschriebenen digitalen Produktmodellen erfolgen kann. Gleichzeitig können so unsere Kunden den Megatrend zu mehr Produktvarianten und individualisierten Produkten in Klein- und Einzelserien aufgreifen und erfolgreich umsetzen.“



Zu Toolcraft

Zu Siemens NX
