3D-Druck in der Industrie

Modulare IWS-Bearbeitungsköpfe

Fraunhofer IWS stellt neue Laser-Materialbearbeitungssysteme vor

Das Fraunhofer IWS hat neue cyber-physische Lasermaterialbearbeitungssysteme mit anwendungsspezifischen Hardware- und Software-Lösungen entwickelt, die Maschinenbediener bei der Durchführung komplexer Bearbeitungsaufgaben unterstützen sollen.



Der Nutzen

Die Systeme dienen der Erhöhung der Produktqualität und verbessern die Reproduzierbarkeit von Arbeitsergebnissen bei immer gleichen oder auch bei häufig wechselnden Produktionsabläufen.



Die sogenannte COAXn-Familie

Die modularen IWS-Bearbeitungsköpfe der COAXn-Familie sind heute aus der Praxis des Auftragschweißens mit Laserstrahlen nicht mehr wegzudenken. Mehrere hundert individualisierte Systeme haben im Verlaufe der letzten 20 Jahre Kunden aus den Bereichen des Automobilbaus, der Luftfahrtindustrie, des Maschinen-, Formen– und Werkzeugbaus, der Ölförderindustrie und des Bergbaus sowie der Lasertechnik gefunden. Branchenübergreifend werden die Köpfe zum Beschichten, Funktionalisieren, Reparieren und Generieren eingesetzt, und zwar von µm-kleinen Strukturen bis hin zu m² -großen Flächen. Der durchgehende 24-Stunden-Betrieb ist häufig normaler Alltag.



Die intelligenten Bearbeitungsköpfe

Aus der Vielzahl unterschiedlichster Anwendungen sind dem IWS die aus Prozess, Werkstoff und Fertigungssystem kommenden Einflussgrößen, welche die Stabilität des Schweißvorgangs und die finalen Bauteileigenschaften bestimmen, bestens bekannt. Auf dieser Basis wurde deshalb die nächste Pulverdüsen-Generation für das Zeitalter von Industrie 4.0 entwickelt. Ein innovatives Konzept aus integrierten Sensoren und deren strukturierte Vernetzung erlaubt es in komfortabler Weise, relevante Daten on-line zu erfassen, in den Kontext mit dem Prozess zu stellen und mithin die Bearbeitungsköpfe Schritt für Schritt intelligent zu machen.



Die Koaxial-Ringspalt-Pulverdüse

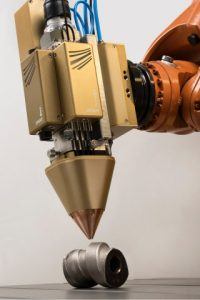

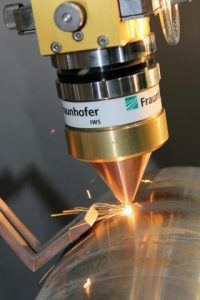

Basis des „intelligenten“ Bearbeitungskopfes ist eine neue Koaxial-Ringspalt-Pulverdüse. Die Düse zeichnet sich durch ein strömungstechnisch optimiertes Design aus und garantiert einen Pulverfokus von minimal 600 µm. Sie ist für eine Laserleistung von bis zu 6 kW konzipiert und für Spurbreiten zwischen 0,6 und 6 mm ausgelegt. Die weiterhin wechselbare Düsenspitze sowie die integrierten Medienanschlüsse gewährleisten die gewohnte Bediener- und Wartungsfreundlichkeit. Und natürlich ist der Kopf voll richtungsunabhängig und 3D-tauglich.



Das Sensorennetzwerk

An aktiven Positionen des Bearbeitungskopfes sind Sensoren für Temperaturen, Drücke, Durchflussmengen und Beschleunigungen integriert und softwareseitig miteinander verknüpft. Beim Betrieb der Düse gibt dieses Sensornetzwerk Auskunft über kritische Temperaturen an relevanten Stellen, Mediendurchflüsse, Pulververteilung, mögliche Schäden an optischen Elementen und stoppt den Prozess im Falle signifikanter Störungen wie zum Beispiel Kollisionen.

Über ein Bussystem gelangen die Daten zu einem Mikrocontroller, der die Verarbeitung der generierten Messdaten und deren Weiterleitung zur Verwendung für die Prozesssteuerung und Überwachung übernimmt.



Die Software

Eine neue Software für das Datenmanagement ermöglicht schließlich Funktionalitäten wie die Online-Vernetzung, Prozessdaten-Visualisierung, Zugriff auf Parameter-Datenbanken sowie Steuerfunktionen für Maschine und Laser.



Der Prototyp

Der Prototyp der neuen Düsengeneration wird auf der Hannover Messe Industrie (Halle 6, Stand A30) und auf dem Fraunhofer Gemeinschaftsstand der LASER World of PHOTONICS (Halle A2, Stand A2.431) in München präsentiert.
