Toolcraft testet 3D-gedruckte Metallteile mit Dauerschwingversuchen

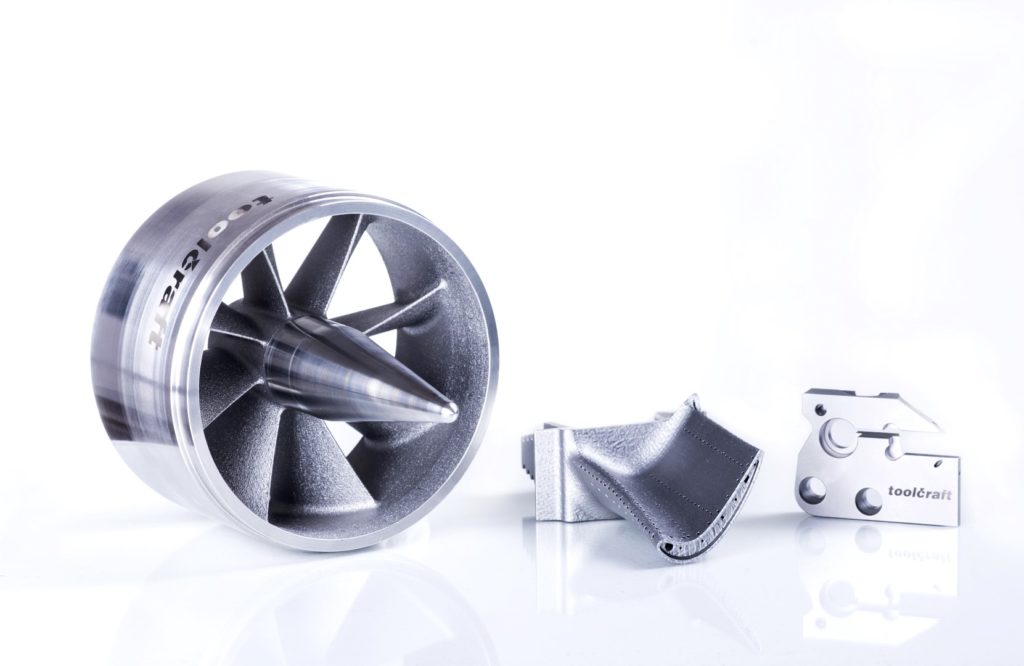

Der bayerische Metall-3D-Druckexperte Toolcraft überprüft seine additiv gefertigten Metallteile mithilfe von Messungen der Dauerschwingfestigkeit, um Qualität und Oberflächengüte für sicherheits- oder zertifizierungsrelevanten Anwendungen gewährleisten zu können.





Zug- und Dauerschwingversuche

Die Dauerschwingfestigkeit bezeichnet das Verformungs- bzw. Versagensverhalten von Werkstoffen bei zyklischer Beanspruchung. Die Festigkeit von Bauteilen leitet sich bisher alleine durch Zugversuche ab. Neue Anforderungen an Materialien bedürfen allerdings auch der Bewertung der dynamischen Festigkeit. Mit einem Zug- und Dauerschwingversuch im Wechsel lassen sich über Dauerschwingdiagramme, wie z.B. dem Smith-Diagramm, alle systemrelevanten Belastungen und somit die Zuverlässigkeit des bearbeitenden Materials bewerten. Neue Visionen wie „predictive maintenance“ im Rahmen der Industrie 4.0 erfordern ein detailliertes Wissen über das Werkstoffverhalten und mechatronische Systeme verlangen nach systemübergreifenden Zuverlässigkeitsversuchen.



Das Vorgehen

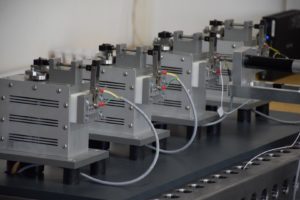

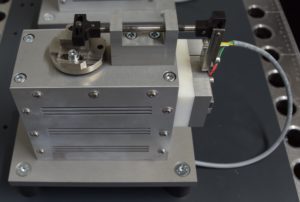

Bei einem Dauerschwingversuch wird das Material nach dem Ansatz von Wöhler untersucht und nach DIN 50100 ausgewertet. Der Teststand muss dabei statistisch signifikant langzeitstabil sein. Denn die Belastungen durch die Schwingungen sind enorm (bis zu 150 Hz, teilweise bis 500 Hz) und die Fliehkräfte nicht zu vernachlässigen. Zuerst erfolgt die Klärung der drei Hauptbeanspruchungen – Zug-Druck, Biegung oder Torsion. Danach wird ein passender Teststand ausgesucht und die Proben entsprechend der Normen gefertigt. Dies erfolgt in der Regel in Anlehnung an die DIN-Norm 50125. Neuere Trends erfordern eine Untersuchung des „Very High Cycle Fatigue„, d.h. Schwingspielzahlen oberhalb der 10.000.000 Grenze. Ziel ist es, eine Verteilung der Lasthorizonte über die Schwingspielzahl zu erhalten. Daraus lässt sich eine sogenannte Wöhlerkurve berechnen. Während des Tests analysiert ein Condition Monitoring System das individuelle Materialverhalten unter der Wechselbelastung. Dabei ermittelt es Grenzwerte, die wiederum Aussagen über die voraussichtliche Haltbarkeit des Bauteils im tatsächlichen Einsatzgebiet zulassen.



FKM-Richtlinie

Ohne Dauerschwingversuch lässt sich die Zuverlässigkeit eines Bauteils nur auf Basis der Zugversuchsdaten bewerten. Allerdings fordert die FKM-Richtlinie (Rechnerischer Festigkeitsnachweis von Maschinenbauteilen) für die Systembewertung dezidierte Sicherheitsfaktoren (in der Regel jenseits eines Sicherheitsfaktors von 2). Wird jedoch z.B. der Werkstoffeinsatz reduziert, so sind Sicherheitsfaktoren kleiner 2 anzusetzen. Dies kann nur durch einen Dauerschwingversuch nachgewiesen werden. Damit erweitert sich erneut die komplette Prozesskette von der Idee über die Fertigung bis zum qualifizierten Bauteil im Hause Toolcraft.
